防火卷簾耐風壓試驗裝置

外觀質量

防火卷簾的外觀質量采用目測及手觸摸相結合的方法進行檢驗。

7.2材料

7.2.1防火卷簾使用的主要原材料應具有生產廠方提供的檢查單及保質單。原材料厚度采用卡尺測量。

7. 2. 2將無機纖維復合防火卷簾簾面中的裝飾布或基布正反向折疊4次，放入低溫

試驗箱內。調節試驗箱內溫度至20℃±2℃, 保持30min±5min后，以不大于5℃/min(不超過5min的平均值）的降溫速率使溫度降至－20℃±2℃, 在此溫度下保持48h后，將裝飾布或基布從低溫箱中取出，觀察其是否脆裂，是否仍保持一定的彈性。將無機纖維復合防火卷簾簾面中的裝飾布或基布正反向折疊4次，放入高溫試驗箱內。調節試驗箱內溫度至20℃±2℃, 保持 30min±5min后，以不大于5C/min(不超過5min的平均值）的升溫速率使溫度降至＋50℃±2℃, 在此溫度下保持48h后，將裝飾布或基布從高溫箱中取出，觀察其是否粘連。

7. 2. 3無機纖維復合防火卷簾簾面中裝飾布的燃燒性能按 GB/T5454、 GB/T5455 進行檢驗；基布燃燒性能按GB/T5464進行檢驗。

7. 2. 4無機纖維復合防火卷簾簾面所用各類紡織物的斷裂強度按GB/T3923. 1進行檢驗。

7. 3零部件

7. 3. 1零部件尺寸公差

7. 3. 1. 1鋼質防火卷簾簾板長度（L)采用鋼卷尺測量，測量點為h/2處。寬度 及厚度采用卡尺測量，測量點為距簾面兩端部50mm 處和L/2處3點，取平均值。

7. 3. 1. 2防火卷簾導軌的槽深和槽寬采用卡尺測量，測量點為每根導軌度的1/2處及距其底部200mm處2點，取其平均值。

7. 3. 2簾板

鋼質防火卷簾簾板串接后相鄰簾板的擺動量采用直角尺測量；竄動量采用直尺或鋼卷尺測量。裝配成簾后的性能采用目測檢驗。

7. 3. 3 無機纖維復合簾面

無機纖維復合簾面拼接縫處的搭接量采用直尺測量；夾板的間距采用直尺或鋼卷尺測量，其他性能采用目測檢驗。

7. 3. 4導軌

7. 3. 4. 1防火卷簾簾面嵌入導軌的深度采用直尺測量，測量點為每根導軌距其底部200mm處，取較小值。

7. 3. 4. 2導軌的平行度誤差采用鋼卷尺測量。測量點為距導軌頂部200mm處，導軌長度的1/2處及距導軌底部200mm處3點，取最大值與最小值之差。

7. 3. 4. 3 防火防煙卷簾導軌內防煙裝置采用塞尺測量。當卷簾關閉后，用0. 1m的塞尺測量簾板或簾面表面與防煙裝置之間的縫隙，若塞尺不能穿透防煙裝置，表明簾板或簾面表面與防煙裝置緊密貼合。

7. 3. 4. 4導軌的垂直度誤差采用吊線的方法，用直尺或鋼卷尺測量。

7. 3. 4. 5導軌的其他性能采用目測檢驗。

7. 3. 5門楣

防火防煙卷簾門楣內的防煙裝置按7. 3. 4. 3的規定進行測量。非貼合部分間隙采用

2. 0mm的塞尺測量。

7. 3. 6座板

防火卷簾的座板與地面的平行狀態采用目測檢驗。

7. 3. 7傳動裝置

7. 3. 7. 1防火卷簾的傳動裝置采用目測檢驗。

7. 3. 7. 2垂直卷簾軸的撓度采用精度為±0. 1mm的撓度計測量。測量時先將卷軸用夾具固定在測試架上，再施加均布荷載（荷載值等于卷簾簾片重量）于卷軸上，待穩定10min 后，測中間撓度值。

7. 3. 7. 3側向卷卷軸的垂直度誤差按7. 3. 4. 4的規定進行測量。

7. 3. 8卷門機

防火卷簾用卷門機的各項性能按附錄A的規定進行測量。

7. 3. 9控制箱

防火卷簾用控制箱的各項性能按附錄B的規定進行測量。

7. 4性能要求

7. 4. 1耐風壓性能

7. 4. 1. 1試驗設備

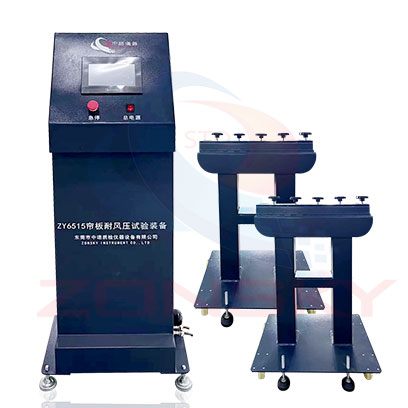

簾板耐風壓試驗設備示意圖如圖7所示。試驗設備包括以下幾部分：

a)可調支架：支架帶有鎖緊裝置，通過調節支架可以對不同長度的簾板進行耐風壓試驗。

b)砂袋：每個砂袋的質量為3. 0kg, 內裝松散密度為 1500kg/m3的砂子，用來對試件進行加載。

c)撓度計：測量并顯示被測試件的撓度。其精度為±1. 0mm.

d)其他：直尺、鋼券尺

7. 4. 1. 2試件

從生產條件完全相同的簾片中，任意抽取了片，將其橫向嚙合成卷簾狀作為試件。

7. 4. 1. 3試驗步驟

a)測量試件質量、尺寸，并計算出面積。

b)將試件安裝在可調支架的導軌槽內，并使其迎風面向上。

c)將表8規定的耐風壓值換算成試件應承受的荷載值。

d)開啟撓度計，待10min后，讀取撓度計的顯示數據。此數據即為試件的跨中撓度。

7.4.2防煙性能

7.4.2.1導軌和門楣

防火防煙卷簾導軌和門楣的防煙性能按7.3.4.3和7..3.5的規定進行測量。

7.4.2.2簾面漏煙量

7.4.2.2.1試驗設備

7.4.2.2.2試件

試件由簾面和框架組成。簾面有效面積為1m×1m，簾面安裝在框架中，與框架的接觸部分應密封。

7.4.2.2.3試驗步驟

a)將試件安裝在連接管道上，并用密封材料將試件密封。

b)調整各測量儀表，使其進入正常工作狀態，啟動引風機，調節進氣閥和旁通調節閥，使試件前后的氣體差壓為20Pa±3Pa，待穩定后，測量并記錄氣體流量計的流量和氣體流量計處的氣體壓力及溫度。測量并記錄此刻的大氣壓力。此時測得的流量為設備的漏煙量。

c)拆去試件的密封，調整進氣閥和旁通調節閥，使試件前后的氣體差仍保持為 20Pa ±3Pa, 待穩定后，測量并記錄氣體流量計的流量和氣體流量計處的氣體壓力及溫度。測量并記錄此刻的大氣壓力。此時測得的流量為總漏煙量。

d)試件漏煙量

7. 4. 3運行平穩性能

防火卷簾運行平穩性能采用目測進行檢驗。雙簾面卷簾的兩個簾面之間的高度差采用鋼卷尺測量。

7. 4. 4噪聲

防火卷簾在運行中的噪聲采用聲級計測量。聲級計距卷簾表面的垂直距離為 1m,

距地面的垂直距離為1. 5m, 應水平測量3點，取平均值。

7. 4. 5電動啟閉及自重下降運行速度

防火卷簾電動啟、閉及自重下降的運行速度采用鋼卷尺、秒表進行測量。
